GLSL & Shaders Tutorial

출처

[GLSL & Shaders Tutorial - Understanding The Syntax And The Idea Behind The Vertex & Fragment Shaders](https://www.youtube.com/watch?v=xZM8UJqN1eY&t=13s)



---



GLSL definition

- Open**GL** **S**hading **L**anguage 의 약자

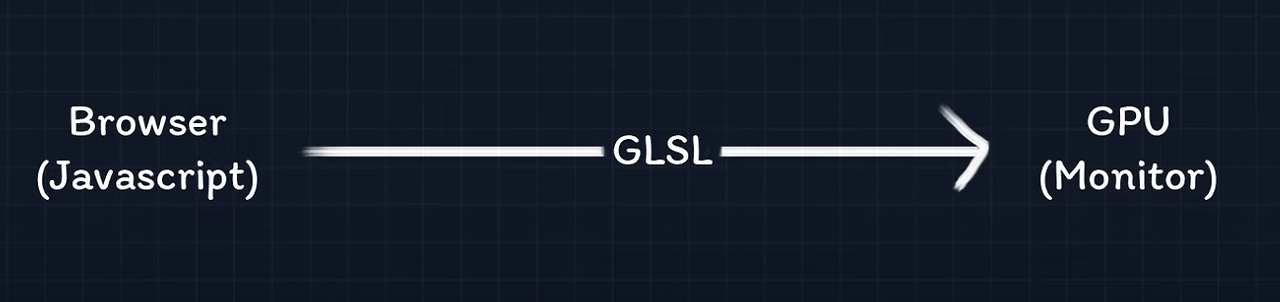

- 브라우저에 2D를 3D로 표시하기 위해 웹 응용 프로그램이 그래픽 카드와 통신할 수 있는 프로그래밍 언어





---



Variables and constants + Basic types

• 데이터 타입 지정하여 선언해야 함.
  • int
  • float
  • bool
• 변수에 데이터 타입을 지정하면 다른 타입의 값을 설정할 수 없다.

int a = 20.0; -> X
float b = 4; -> X



• 변환 함수를 사용하여 데이터 타입을 변경할 수 있다.

// c = 1;
int c = int(true);

// d = 2.0;
float d = float(2);

// e = 0.0;
float e = float(false);



---

Vectors

• Vec
  • vec2
  • vec3
  • vec4
• ivec
  • ivec2
  • ivec3
  • ivec4
• bvec
  • bvec2
  • bvec3
  • bvec4

vec2 vectA = vec2(1.0, 6.0);

bvec4 vectB = bvec4(true, true, false, false);

// Same as : vec3 vectC = vec3(0.0, 0.0, 0.0);
vec3 vectC = vec3(0.0);

// vectD value : vec2(0.0, 0.0);
vec2 vecD = vec2(vectC);

// vecE value : vec4(0.0, 0.0, 1.0, 6.0);
vec4 vectE = vec4(vectC, vectA);

---

Vector 요소

• 꼭짓점 위치를 다루는 경우
  • x ,y, z
• 색상 작업을 하는 경우
  • r, g, b
• 텍스처 작업 하는 경우
  • s, t, p

vec4 vect = vec4(1.0, 2.0, 3.0, 4.0);

// a1 == a2 == a3 == 1.0
float a1 = vect.x;
float a2 = vect.r;
float a3 = vect.s;

// b1 == b2 == b3 == 2.0
float b1 = vect.y;
float b2 = vect.g;
float b3 = vect.t;

// c1 == c2 == c3 == 3.0
float c1 = vect.z;
float c1 = vect.b;
float c1 = vect.p;

// d1 == d2 == d3 == 4.0
float d1 = vect.w;
float d2 = vect.a;
float d3 = vect.q;

• 동시에 두 개 이상의 구성 요소에 접근 가능하다.

vec3 vectA = vec3(1.0, 2.0, 3.0);

// vectB value: vec2(1.0, 3.0);
vec2 vecB = vectA.xz;



• 다른 순서로 값을 반복하고 가져올 수 있다.

// vectC value : vec3(1.0, 1.0, 1.0);
vec3 vectC = vectA.rrr;

// vectD value : vec2(3.0, 1.0);
vec2 vectD = vectA.br; // 1, 3번



---

Matrices

Matrices

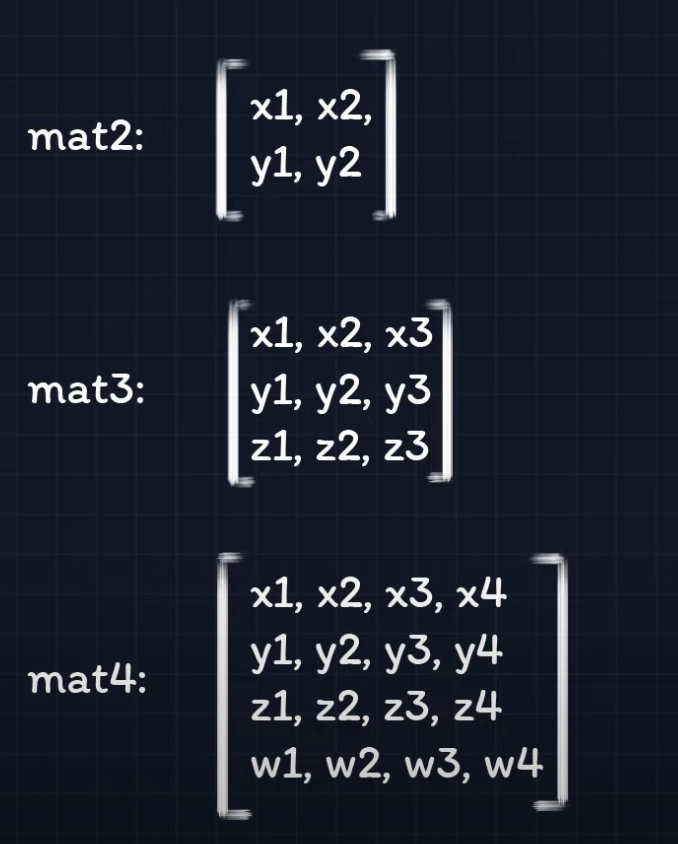

• 2, 3, 4 차원 행렬 자료형 지원한다.

• 벡터와 다르게 동시에 다른 유형의 값을 가질 수 있다.

// matA value : mat2(1.0, 1.0, 0.0, 0.0);
mat2 matA = mat2(1, 1, false, false);

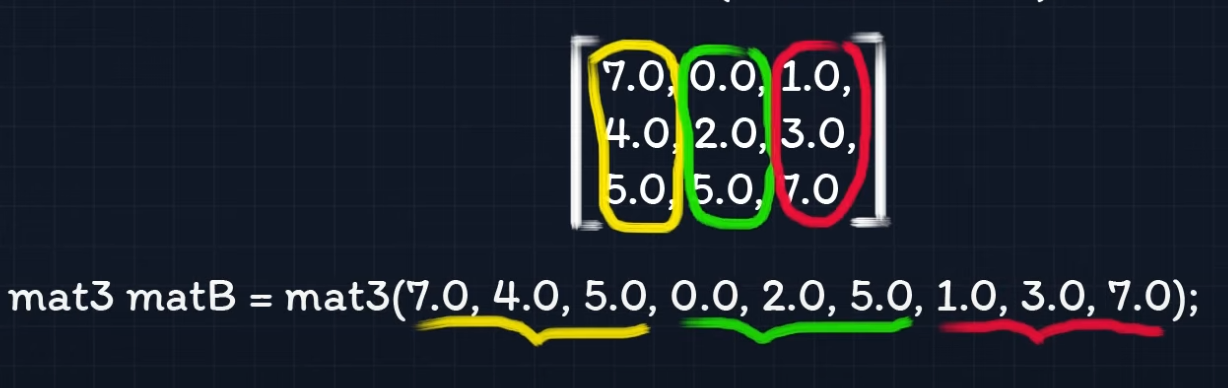

• 행렬 생성 예시 코드



• 행렬 접근 예시

// vectC1 value : vec3(7.0, 4.0, 5.0);
vec3 vectC1 = matB[0];

// Replaces 7.0 by 100.0
matB[2][2] = 100.0;

// f value : 4.0
// Same as matB[0][1]
float f = matB[0]y;





Samplers

• 이미지 데이터를 저장하는 변수 유형이다.
  • sampler2D: 이미지, 그림 같은 2차원 텍스처 다룰 때 사용
  • samplerCube: Cube Map 텍스처를 위한 데이터 타입, 6개의 2차원 이미지로 구성
    • 주로 reflections, environment mapping 에 사용

Arrays

• 사전에 데이터 타입과 개수를 지정한다.
•

float arrayA[7]; // 배열 생성을 위한 데이터 컬렉션 저장, 사전에 데이터 타입과 개수를 지정해야함.
// 7개의 float 타입 요소를 가지는 배열 선언 O , 배열을 7로 초기화 X

// 첫번째 요소 값 설정
arrayA[0] = 20.0;

// 7번째 요소 값 가져오기
float a = arrayA[6];





structures

• struct 키워드를 사용하여 정의
  • 변수를 생성하기 위한 뼈대

struct myType
{
	int c1;
	vect3 c2;
}

myType a; // 정의된 구조체 사용하기 위한 인스턴스

// Sets the value of c1
a.c1 = 10;

// Gets the value of c2
vect3 vect = a.c2;



제어문

if - else
for , while



functions

함수와 데이터 타입

• 함수 또한 데이터 타입을 가져야 한다.
  • 함수 타입은 return 값과 동일한 타입이어야 함.’
  • return 값이 없다면 Void

float funcA(int a, vec2 b) {
	return 1.0;
}

void funcB(vec3 vect){
	// No return
}





• 함수를 생성하고 호출하려면 함수의 매개변수 유형도 지정해야 함.
  • 함수 먼저 생성해야 함.

vec2 funcC() // 맞는 예시
{
	return vec2(1.0, 2.0);
}
vec2 vect = funcC();
----------------------------------------------------
~~vec2 vect = funcD(); // 틀린 예
vec2 funcD()
{
	return vec2(1.0, 2.0);
}~~



• 함수 먼저 생성하지 않으려면 prototype 을 지정한다.

vec2 funcE(float x, float y);
vec2 vect = funcE(1.0, 1.0);

vec2 funcE(float x, float y)
{
	return vec2(1.0, 2.0);
}





GLSL 내장 함수

https://shaderific.com/glsl/common_functions.html

Shaderific for OpenGL





Storage qualifiers

저장 한정자

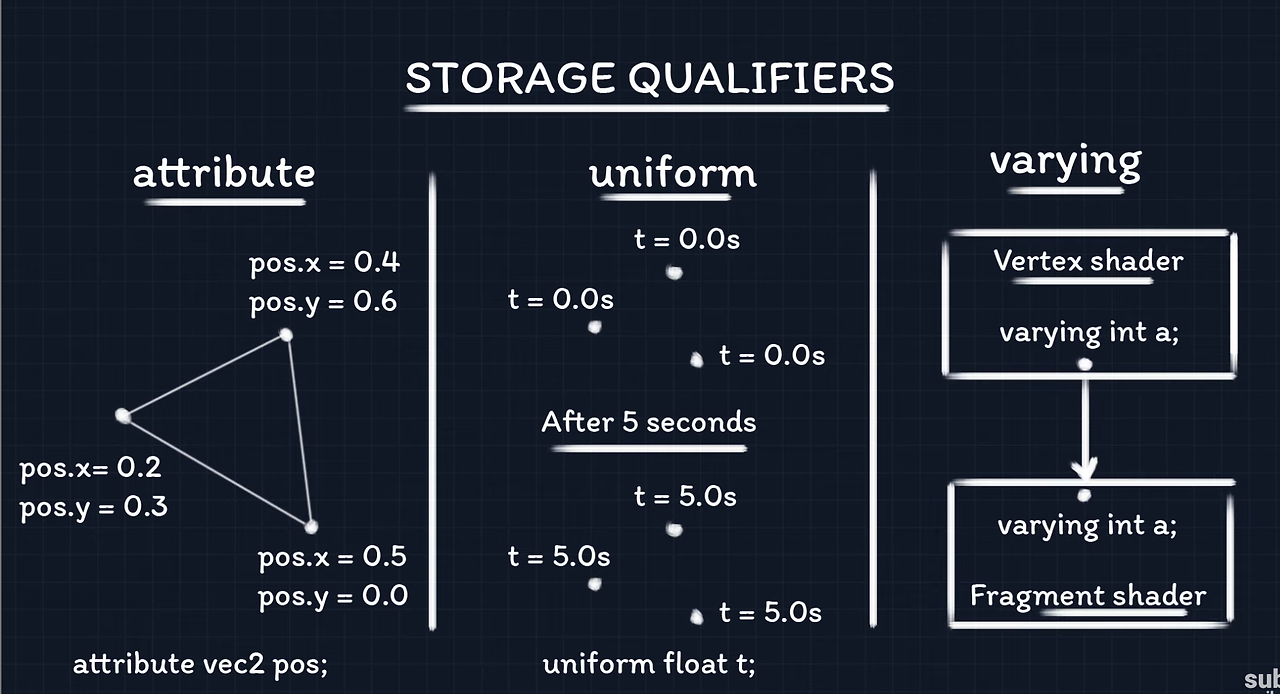

• 변수의 저장 위치와 수명 정의하는데 사용된다.
  • const
  • attribute
  • uniform
  • varying

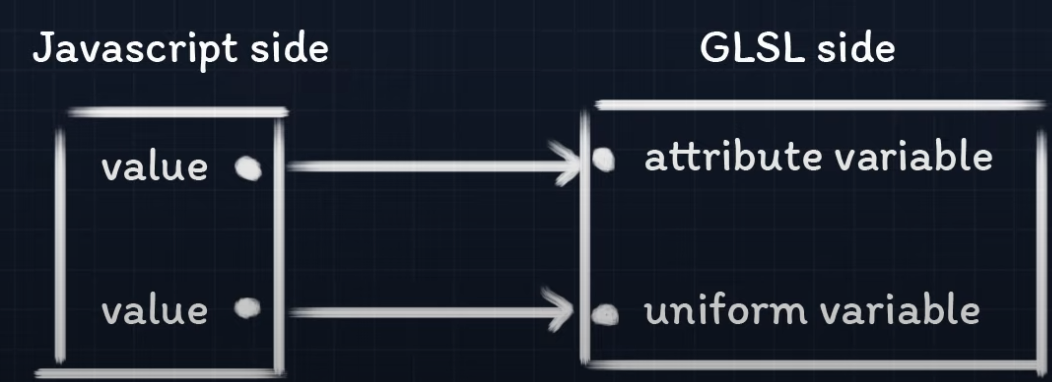

• attribute와 uniform은 JavaScript 쪽에서 값을 전달 받는다.





• attribute: 정점 데이터를 셰이더에 전달하기 위해 사용, Vertex Shader에서만 사용
• uniform: 셰이더 프로그램 전체에서 동일한 값을 유지하는 변수, 프레임마다 또는 드로우콜마다 변경되지 않는 데이터를 전달. Vertex, Fragment 둘 다 사용 가능.
• varying: 다양한 데이터 전달하는데 사용







Precision qualifiers 정밀도

• lowp
  • 성능이 중요한 경우에 사용, 색상 값 등 상대적으로 정밀도가 낮아도 되는 계산에 사용.
• mediump
  • 정밀도 + 성능의 균형 맞출 때 사용, 텍스처 좌표, 중간 수준의 색상 계산.
• highp
  • 좌표, 변환 행렬 등 정확한 계산이 필요할 때 사

Vertex shader

• 점, 텍스트, 모양, 3D 모델 등을 구성하는 모든 정점의 위치 관리
• main 함수 내에 입력되어야 함
  • 메쉬를 구성하는 정점 수만큼 실행됨
    - gl_position
    - 각 정점 좌표가 저장됨.

void main()
{
	gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
								투영 변환 x 모델 변환 x 초기 좌표
}



Fragment shader

• Vertex Shader에 의해 배치된 후 메쉬에서 정점을 색상화하는 Shader.
• Vertex Shader에 의해 배치된 정점에서 생성된 메쉬를 작은 조각으로 분해 → 색상화
• 특수 내장 변수 사용: gl_FragColor

void main()
{
	gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0); // R G B A(Opacity)
}
